本實用新型提供的用于電磁流量計的無線手操器,通過無線通信方式傳遞數據,從而擺脫了線纜的束縛,使得操作人員在設置電磁流量計的表內參數時無需打開電磁流量計的端蓋,也無需使用線纜連接即可遠距離修改電磁流量計表內參數,使用非常方便,特別適用于易燃易爆場合使用。
附圖說明

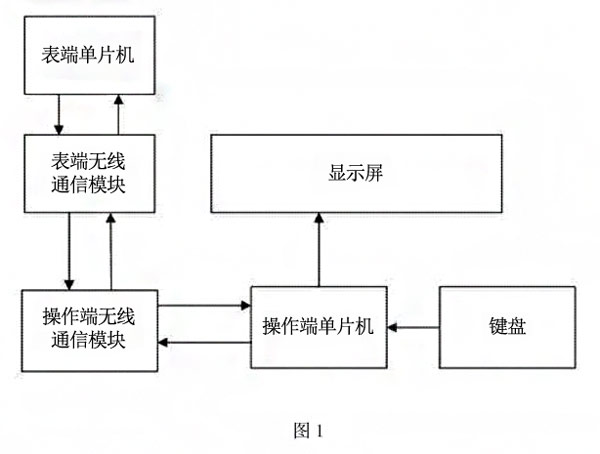

圖1是本實用新型實施例的用于電磁流量計的無線手操器的結構框圖。
具體實施方式
以下結合附圖說明對本用于電磁流量計的無線手操器的實施例作進一步詳細描述,如圖1所示,本實用新型實施例所提供的一種用于電磁流量計的無線手操器,所述電磁流量計內置有表端單片機和表端無線通信模塊,所述表端單片機設有通信接口,其特征在于:該手操器包括鍵盤、顯示屏、操作端單片機、操作端無線通信模塊；
所述操作端單片機設有兩個人機交互接口、一個通信接口,并內置有參數設置軟件,其兩個人機交互接口分別連接鍵盤及顯示屏,其通信接口連接操作端無線通信模塊；
所述表端無線通信模塊安裝在電磁流量計內,并且連接到表端單片機的通信接口,所述操作端無線通信模塊以無線通信方式連接表端無線通信模塊；
本實用新型實施例中,所述操作端單片機是型號為m430f169的微處理芯片,單片機中內置的參數設置軟件為現有技術。
本實用新型實施例中,所述操作端無線通信模塊和表端無線通信模塊均為Zigbee無線通信芯片,實際應用時操作端無線通信模塊和表端無線通信模塊也可以是藍牙無線通信芯片、紅外無線通信芯片或基于433MHz的無線通訊芯片。
本實用新型實施例的工作原理如下
需要讀取電磁流量計的表內數據時,操作人員通過鍵盤向操作端單片機輸入讀取命令,操作端單片機收到讀取命令后通過操作端無線通信模塊,以無線通信方式將讀取命令發送給表端無線通信塊,再由表端無線通信模塊轉送給電磁流量計內置的表端單片機,表端單片機收到讀取命令后即調取表內數據,并依次通過表端無線通信模塊、操作端無線通信模塊將調取的表內數據發送給操作端單片機,操作端單片機收到表內數據后輸出至顯示屏顯示
需要設置電磁流量計的表內參數時,操作人員通過鍵盤向操作端單片機輸入待設置的參數值,操作端單片機收到輸入的參數值后,依次通過操作端無線通信模塊、表端無線通信模塊將參數值發送給電磁流量計內置的表端單片機,表端單片機即根據收到的參數值修改表內相關參數,并依次通過表端無線通信模塊、操作端無線通信模塊將修改結果反饋給操作端單片機,操作端單片機將收到的反饋結果輸出至顯示屏顯示。
